ОГЛЯД ТЕПЛА ПІДЛОГА ПІД ПЛИТКУ (МОНТАЖ ВРУЧНУ)

Тепла підлога в умовах зими являється важливим етапом в будівництві приватних і багатоквартирних будинків.

І якщо раніше це було предметом розкоші, то зараз все частіше вибір проектувальників падає на вид утеплення підлоги, де всю систему є можливість регулювати.

Плитка, володіючи хорошою теплопровідністю є ідеальним матеріалом під систему опалення тепла підлога.

Серед розмаїття видів утеплення варто виділити електричний.

Що таке електричний тепла підлога?

Це вид опалення підлог, при якому підлогу гріється від кабелю або плівки, що проходить під покриттям.
Харчування таку підлогу отримує від електричної системи будинку.

Чому електричний тепла підлога краще:

- Електричний підлогу - самий "регульований". Система управління дозволяє не тільки збільшити або зменшити потужність, температуру надходить тепла, але і відключити/включити обігрів в кожній кімнаті окремо.

- Електричні теплі підлоги довговічні.

- Швидкість нагрівання значно вище, в порівнянні з іншими типу теплих підлог, це означає, що не потрібно довго чекати, поки приміщення прогріється.

- Можливість знайти місце розриву кабелю нагрівального елемента з допомогою викрутки-індикатора без необхідності розкривати всі покриття підлоги для його пошуку.

- Безпеку при експлуатації і при пошкодженні елементів. У кожну систему вбудовується пристрій захисного відключення, на випадок аварії або менше пошкодження системи.

- Головний критерій вибору укладання саме електричної теплої підлоги під плитку полягає у властивостях самої плитки.

- Маючи чудову тепловіддачу, плитка практично на 100 % передає тепло, отримане від системи опалення.

Види, переваги та недоліки

Електричні підлоги класифікують як:

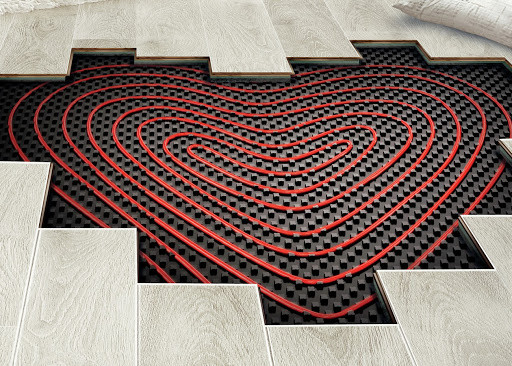

- Кабельні (традиційні).

- Нагрівальні мати.

- Плівкові (інфрачервоні).

Для утеплення підлоги під керамічну плитку однаково підходять два варіанти утеплення - кабельний і з допомогою

нагрівальних матів.

Але у кожного виду матеріалу, є свої переваги і недоліки.

Плюси електричного утеплення - це низька вартість (якщо не враховувати витрати матеріалу на товщину стяжки і

вартість робіт з її заливанні) і "охолодження" після відключення відбувається не відразу, тим самим зберігається тепло ще деякий час.

Мінуси електричного утеплення:

- Збільшення товщини підлоги з-за необхідності заливати товстий шар стяжки.

- Важкий монтаж і розрахунок необхідної довжини провідника при укладанні.

- Провідник дуже чутливий.

- При неправильній установці і не щільному приляганні до стяжки відбувається перегрів і система виходить з ладу.

- Довгий "Розігрівання" порівняно з термоматами з-за товщини стяжки.

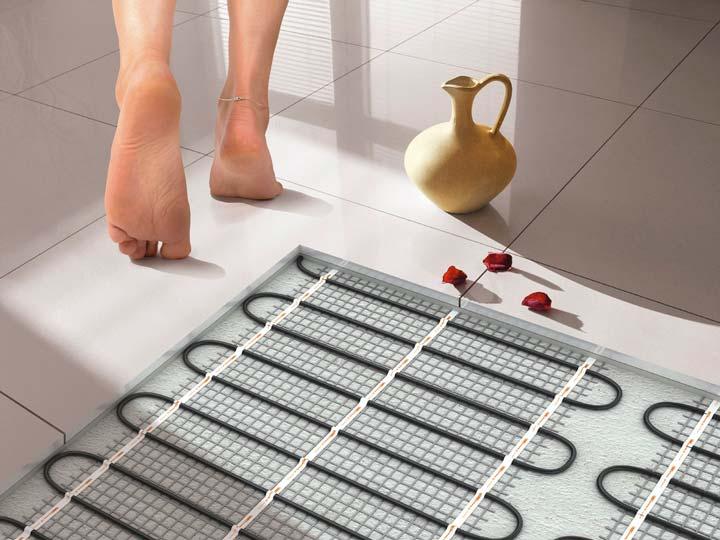

Переваги нагрівальних матів:

- За рахунок конструкції матеріалу провідник встановлюється витками з рівномірним кроком.


- Проста установка, так як він вже "зібраний і готовий до роботи.

- Перебуваючи ближче до поверхні, термоматы швидко нагріваються.

- Установка можлива "сухим" або "мокрим" способом, за рахунок чого товщина підлоги набагато менше, ніж при установці кабелю.

Недоліки термоматов:

- Значно більш висока вартість матеріалу.

- Не використовують в якості основного опалення.

Так який матеріал вибрати? Вибір неоднозначний, адже доведеться вибирати між зручністю установки і економічністю.

Але важливо, що у нагрівальних матів все-таки переваг трохи більше, а менше недоліків.

Так як термомат - тонкий і міцний матеріал і його найзручніше укласти в шар клею під плитку, варіант вибору його, як матеріалу для теплої підлоги виходить більш доцільним.

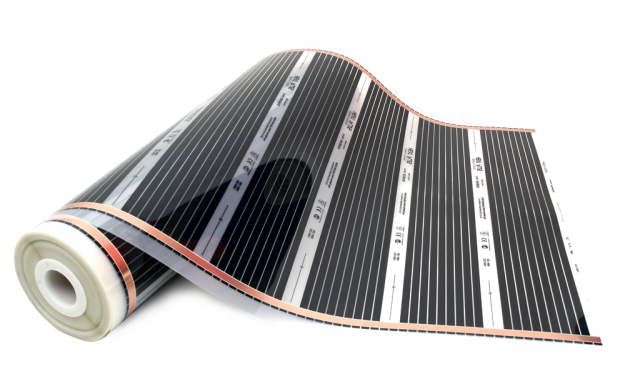

Третій вид електричного теплого статі - інфрачервона плівка.

Найголовніше його якість - це енергозбереження.

Цей вид має і інші переваги.
Такі, як здатність виконувати функцію опалення всього будинку і позитивний вплив на здоров'я людей (за рахунок інфрачервоного випромінювання).

Нагрівальні елементи такої плівки запаяні в термостійку плівку.

Цей вид матеріалу не рекомендують укладати під плитку, так як плитковий клей погано зв'язується з поверхнею плівки при взаємодії.

Інфрачервону плівку найкраще укладати під ламінат або лінолеум.

Технологія укладання електричної теплої підлоги під керамічну плитку

Підготовчі роботи:

- Проектування схеми виконання робіт для кожного приміщення.

Враховується місце розташування меблів, майбутнього терморегулятора, намічається розташування канавок в стіні і в підставі підлоги для з'єднувальних проводів, місце розташування датчика температури.

Враховується крок укладання проводів.

- Очищення підлоги від зайвих предметів, дрібного сміття, якщо необхідно - видалення старого підлогового покриття.

- Вирівнювання поверхні, грунтування підлоги, необхідне для кращого зв'язку підстави з плитковим клеєм.

Необхідно врахувати розташування меблів без ніжок при проектуванні схеми і не призначати укладання кабелю в ці місця, так як тепловіддача буде затрудняться, що в підсумку приведе до несправності системи.

При укладанні теплої підлоги тільки в одній конкретній кімнаті, а не в усьому будинку, потрібно враховувати потужність вже існуючої електропроводки. Вона може виявитися слабшим і її потрібно буде замінити.


Підготовка підстави. Укладання теплоізоляційної підкладки проводиться при кабельному способі утеплення підлоги. Під термоматы не використовують. Теплоізоляція буває фольгированной, пробкової, поліуретановою і т. д.

Термоматы не вимагають теплоізоляційного шару, так як кабель вже укладений і закріплений на спеціальній поверхні.
Далі проводиться укладання металевої сітки на теплоізоляційний шар.

Установка електрообладнання:

- Встановлення терморегулятора в стіну, поруч з розетками (мінімальна висота - 30 см, максимальна рекомендована 60 см від поверхні підлоги).

- Установка термодатчика в гофротрубе шириною до 20 мм, для вільного переміщення датчика і в разі його несправності - можливість легкої заміни. Датчик встановлюється в підлозі (в теплоізоляційному шарі).

- Термодатчик можна розташовувати близько до нагрівального кабелю, так само вони не повинні перетинатися.

Укладання теплої підлоги:

- Укладання кабелю теплої підлоги з кроком, згідно зі схемою розкладці, узгодженої на початку та з урахуванням рекомендацій виробника кабелю.
Кабель закріплюється монтажною стрічкою. Термоматы зручні тим, що кабель закріплений на їх полотні вже з потрібним кроком.

Обов'язкова перевірка опору кабелю з допомогою мультиметра.
Різниця величини опору не повинна відрізнятися від паспортної більш ніж на 10 %.

Перевірку варто провести до та після укладання кабелю.

- Підводка кінців провідника до клем встановленого терморегулятора.


- Заливка стяжки.

- Укладання плитки. Підключення, перевірка теплої підлоги.

- Після того, як стяжка схопилася (2-3 дня), можна приступати до обробки підлоги плиткою. Плитка садиться на плитковий клей.

- Включення теплої підлоги рекомендується проводити через 28 днів (час твердіння бетону) після повного монтажу.

Рекомендації по укладанню електричного підлоги своїми руками

При укладанні своїми руками теплої електричної підлоги під плитку потрібно:

- Суворо дотримуватися технологію його монтажу.

- Переконатися у справності термостата і датчика температури.

- Перед укладанням перевірити гріють матеріали (кабель, мати, плівку) на предмет несправності.

- Враховувати значне збільшення товщини підлоги після кінцевого етапу монтажу.
Розраховувати товщину пирога покриття підлоги заздалегідь, щоб плитка вийшла на один рівень з покриттям в інших кімнатах.

- З суворою точністю встановлювати важкі меблі, щоб її ніжки не потрапляли на місце прокладки кабелю. Постійно тиск створить розрив кабелю, доведеться міняти цілий ділянку.

- Витяг повного висихання стяжки, щоб в подальшому вона не почала розтріскуватися і кришитися під покриттям.

- Стяжка і плитковий клей під покриттям повинні бути товщиною не менше 1 см, інакше тепло не буде поширюватися по всій поверхні покриття, затримуючись тільки в місцях прокладки кабелю.

- Неприпустимо замуровувати датчик температури в стяжці підлоги.

- Не можна різати кабель "на місці", вибравши довжину кабелю при закупівлі, пам'ятайте, що зменшити її потім буде неможливо.

- Виключити можливість "ходіння" по кабелю. Це може його пошкодити.

Відгуки власників теплої підлоги

Більшість тих, хто має в будинку тепла підлога дуже задоволені цим якістю своєї статі.
Особливо він гарний у будинку, де живе велика родина, з маленькими дітьми.

Адже діти часто люблять сидіти на підлозі. І в той час коли мама готує на кухні, дитина може грати на підлозі поруч з нею.

Де, як не тут виручить тепла підлога під плиткою?

Батьки особливо відзначають зручність таких підлоги у ванній кімнаті, коли дитині приємно вилізти з ванни.

Тепла підлога - це насамперед невимовний комфорт, приємне доповнення до красивого інтер'єру в будинку.

Але також всі ті, хто говорить про комфорт такого виду підлоги, зазначає дорожнечу його експлуатації, кажучи, що електрика «жере» пристойно.

Не варто забувати також про електромагнітне випромінювання, яке йде від такого виду підлоги.

Але воно не настільки сильне, щоб відмовитися від електричного теплого статі.
