Контактори

Контактор – це свого роду вимикач, який управляється електрикою. Він складається з котушки мідних проводів, всередині якого знаходиться циліндр (сердечник) з м'якого заліза.

Цей циліндр механічно приєднаний до одному або декільком електричних контактів, які можуть бути контактами замикання (вони замикають ланцюг, і по ній тече струм) або розмикання контактів (вони розмикають ланцюг, і струм не тече).

СХЕМА КОНТАКТОРА 1

схема контактора

Той же самий контактор може мати кілька контактів для розмикання і замикання мережі.

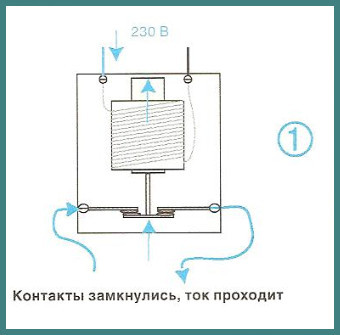

Коли котушка отримує харчування (в нашому прикладі струмом напруги 230 В), завдяки електромагнітному ефекту сердечник рухається вгору і контакт замикається (ланцюг працює).

СХЕМА КОНТАКТОРА 2

схема контактора

Ланцюг, що дозволяє котушці отримувати живлення називають ланцюгом управління. Напруга в цьому ланцюзі не обов'язково 230 Ст. Зустрічаються котушки з напругою 12 або 24 в

Цепь, где замыкается контакт, называют силовой цепью, поскольку она позволяет пропускать ток более значительной силы, чем в цепи управления, от которой она зависит в части получения электричества.

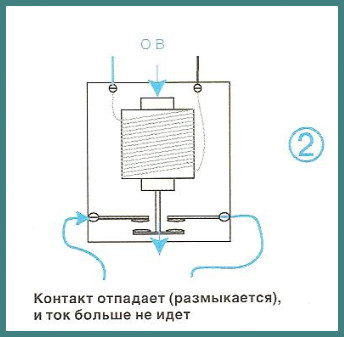

Когда питание больше не поступает, сердечник возвращается в свое первоначальное положение (благодаря системе пружин), и цепь оказывается разомкнута.

СХЕМА КОНТАКТОРА 3

схема контактора

Подібний контактор, званий також реле, коли він управляється слабкими струмами, має численні застосування в автоматичних системах (автоматично відкриваються ворота гаража, ліфти тощо).

Реле забезпечує можливість дистанційного керування електроприладами.
